Tipos de Hotspots

O que é um Hotspot?

Descrição simples: Um Hotspot é um dispositivo que funciona como uma repetidora pessoal e particular permitindo que um rádio digital se conecte à uma rede DMR como por exemplo a BrandMeister usando uma conexão com a internet. É uma alternativa para radioamadores que não possuem uma repetidora digital próxima de sua localização.

Descrição mais técnica: Um hotspot é composto por uma placa MMDVM, um computador e uma conexão com a internet.

MMDVM significa Multi-Mode Digital Voice Modem ou Modem de Voz Digital Multi-Modo. A placa MMDVM é uma placa rádio que recebe o sinal de rádiofrequência vindo do rádio e envia para um computador que por sua vez envia para a rede usando a internet, e vice-versa.

O computador por sua vez pode ser um microcomputador de mesa, um notebook, um mini pc ou placas de prototipação como Raspberry Pi, Orange Pi, Banana Pi ou até uma TVBox modificada (teremos um projeto em breve).

Tipos de placas MMDVM

MMDVM Simplex
MMDVM Simplex

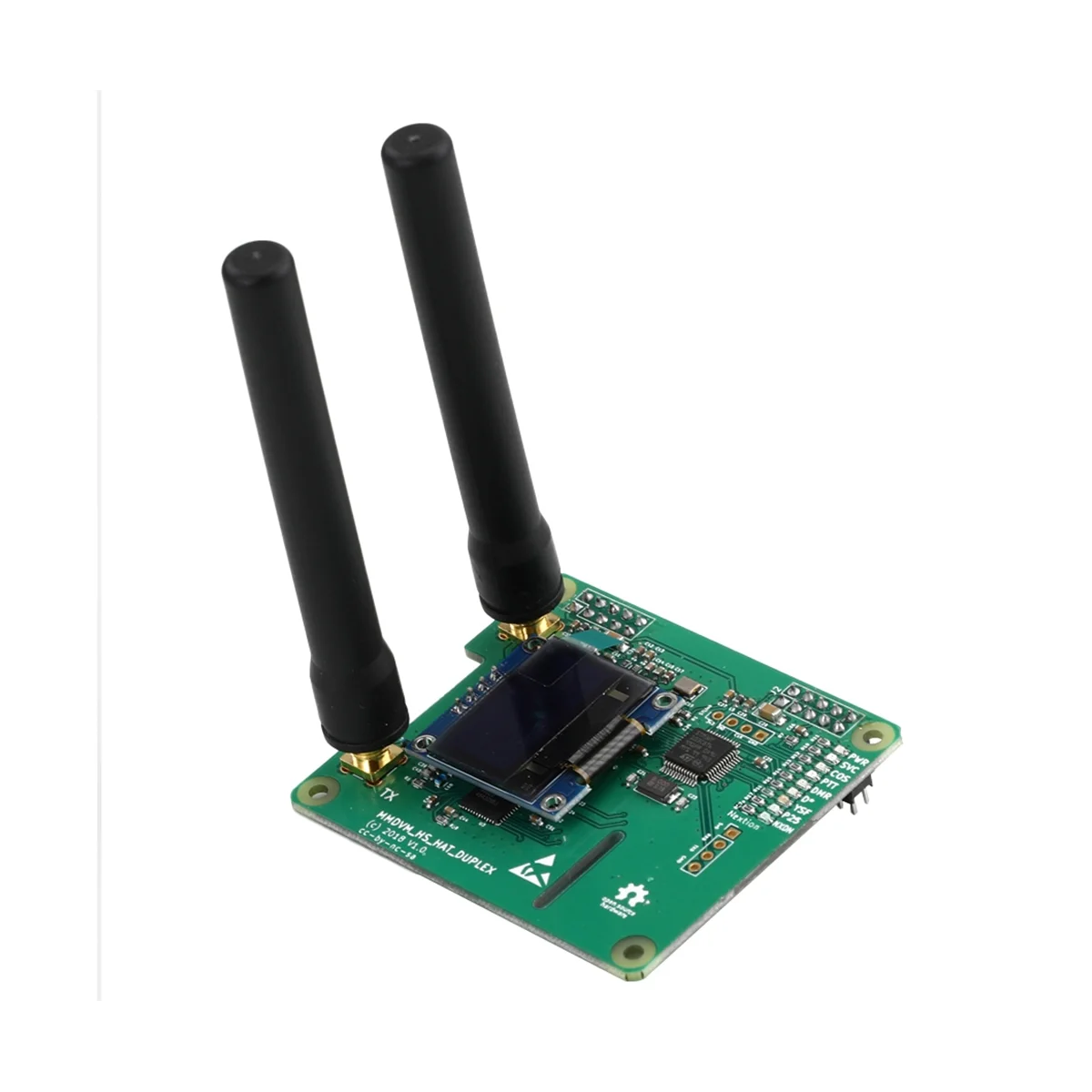

MMDVM Duplex
MMDVM Duplex

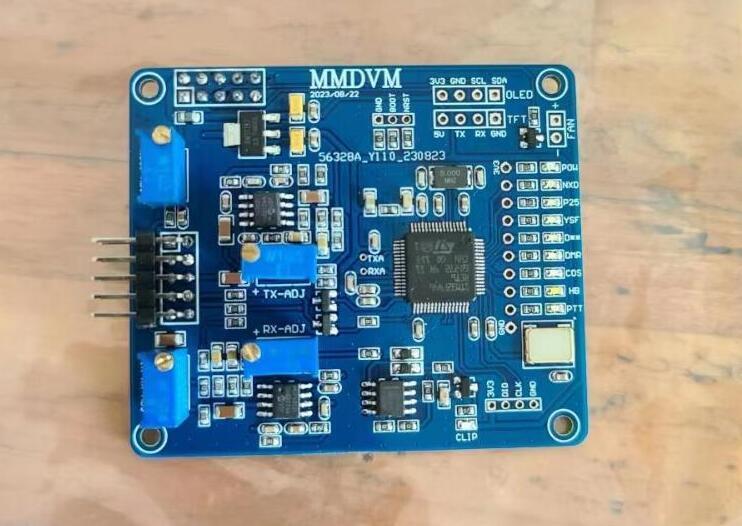

MMDVM para Repetidora
MMDVM para Repetidora

Os rádios digitais DMR (Digital Mobile Radios) trabalham com o modo TDMA (Time Division Multiple Access ou Acesso Múltiplo por Divisão de Tempo) portanto são capazes de receber duas transmissões ao mesmo tempo na mesma frequência. Pra isso ser possível ele divide a recepção por tempo em duas porções chamadas Timeslot 1 (TS1) e Timeslot 2 (TS2) ou seja a cada 30 milissegundos ele alterna entre TS1 e TS2.

MMDVM Simplex - São placas que possuem a função de modem e rádio e têm somente um timeslot (TS2). Em placas simplex os TGs dinâmicos da BrandMeister funcionam como estático-dinâmicos permanecendo estáticos até que se faça o Disconnect.

MMDVM Duplex - São placas que possuem a função de modem e rádio e têm os dois timeslots fornecidos pelo modo TDMA, sendo assim, usufruem completamente de todas as possibilidades de uso do DMR, como por exemplo receber simultaneamente a transmissão de duas TGs, uma no TS1 e outra no TS2, outro exemplo seria efetuar o Disconnect de um TG que está em uso no TS1 através do TS2. Em placas duplex os TGs dinâmicos permanecem ativos por 15 minutos e desconectam automáticamente caso não haja transmissão nesse período.

MMDVM Repeater - São placas para uso específico em repetidoras e que possuem somente a função de modem e precisam ser conectadas à rádios externos que serão responsáveis pela transmissão e recepção.

Principais tipos de Hotspots domésticos

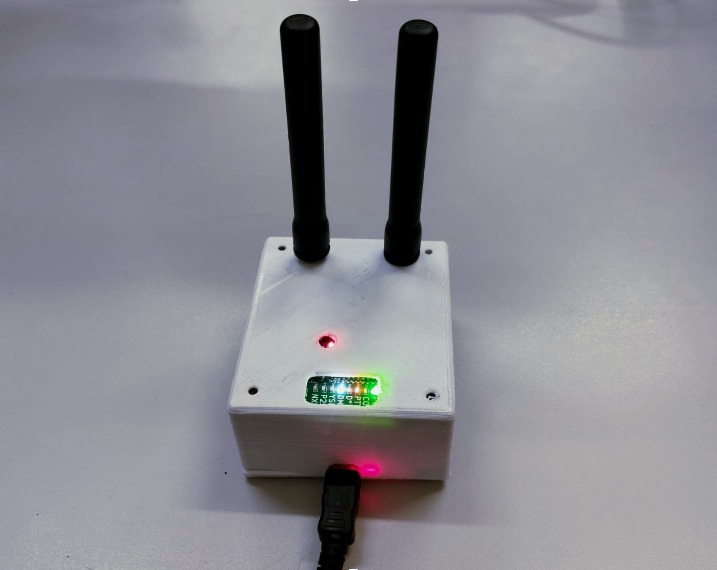

Hotspot USB

Hotspot USB
Hotspot USB

Composição:

Vantagem: Baixo custo de aquisição, facilidade de montagem e configuração.

Desvantagem: Depende um computador para funcionar acarretando em baixa mobilidade.

Jumbinho Simplex

Hotspot Simplex
Hotspot Simplex

Composição:

É possível encontrar um Jumbinho montado (sem fonte e sem powerbank) no Aliexpress em torno de R$277,00 + taxas

Vantagem: Montagem compacta, alta mobilidade se usar powerbank e internet roteada do celular.

Desvantagem: Custo de aquisição um pouco maior que o Hotspot USB, mais complexo para configuração, perde a configuração com frequência necessitando refazer o processo de gravação do micro SD.

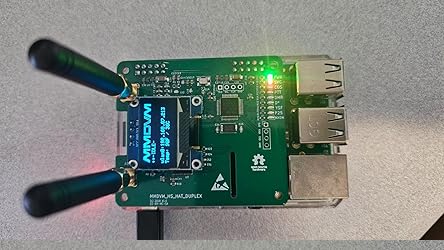

Hotspot Duplex

Hotspot Duplex
Hotspot Duplex

Composição:

Vantagem: Alta mobilidade se usar powerbank ou UPS e internet roteada do celular.

Desvantagem: Alto custo de aquisição, mais complexo para montar e configurar, perde a configuração com frequência necessitando refazer o processo de gravação do micro SD.

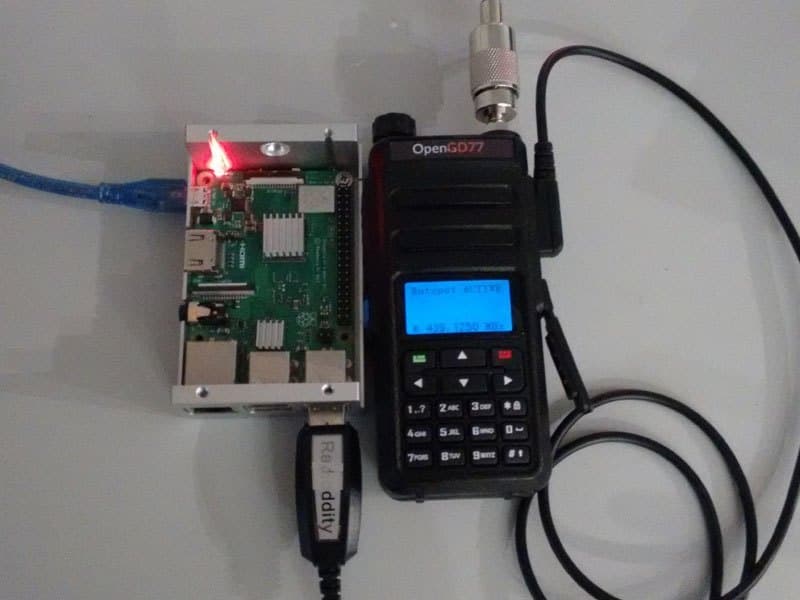

Hotspot Simplex usando um HT com OpenGD77

Hotspot usando OpenGD77
Hotspot usando OpenGD77

Composição:

ou

Vantagem: Facilidade de montagem e configuração.

Desvantagem: Depende um computador ou placa Raspberry Pi externa para funcionar acarretando em baixa mobilidade.



Conclusão

O Hotspot USB é a melhor opção custo/benefício para quem está iniciando no Digital Voice devido ao baixo custo e baixa curva de aprendizado para a montagem. Devido ao baixo custo também é uma ótima opção para quem quer ter mais de um hotspot.

O Hotspot Jumbinho é excelente para quem quer praticidade e mobilidade e tem um custo mediano.

O Hotspot Duplex pode ser montado de forma básica como o Jumbinho ou mais robusto com várias opções de adicionais, sendo mais voltado para quem quer fazer experiências.



Os valores citados neste artigo são aproximados e sem taxas. Pesquisa feita em 25/10/2024 no site www.aliexpress.com
