Configuração de Redes Digitais em Hotspots

Configurando as Redes BrandMeister, DMR+ IPSC2 Master Sul e TGIF.

Tutorial para Pi-Star

Na seção DMR Configuration no campo DMR Master selecione DMRGateway e clique no botão Aplicar.

Feito isso aparecerão os campos abaixo, preencha conforme a imagem:

No menu superior selecione Expert

Na segunda linha do menu, em Full Edit clique em DMR GW

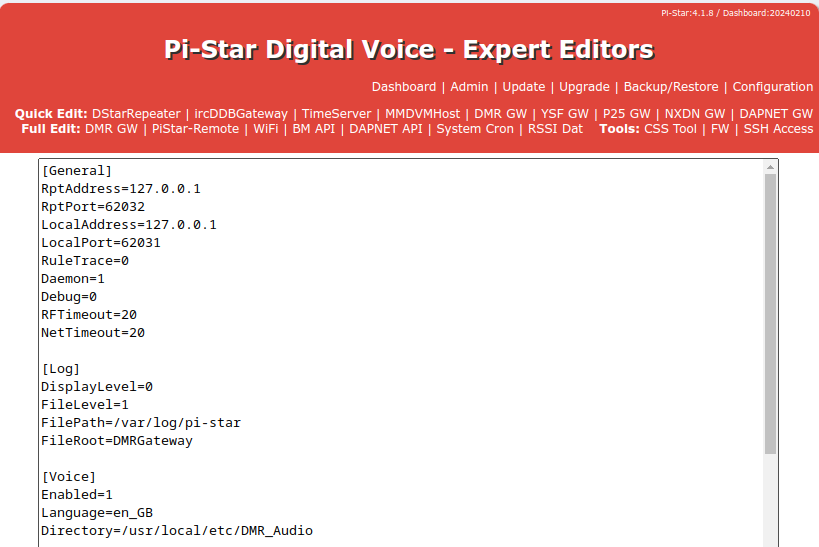

Irá aparecer o código abaixo, Não altere nenhum valor sem saber exatamente o que está fazendo. Um único caracter errado fará seu hotspot parar de funcionar!!!

Copie todo o texto dessa tela e salve em um arquivo de backup, assim poderá voltar para as configurações padrão quando quiser.

Procure no código as seções que possuem o cabeçalho [DMR Network 01], [DMR Network 02] e [DMR Network 03]

Substitua pelo código abaixo:

    [DMR Network 1]
    Enabled=1
    Name=BM_7242_Brazil
    Address=7242.master.brandmeister.network
    Password=SUA-SENHA
    Port=62031
    Location=0
    Debug=0
    TGRewrite0=2,9,2,9,1
    PCRewrite0=2,94000,2,4000,1001
    TypeRewrite0=2,9990,2,9990
    SrcRewrite0=2,4000,2,9,1001
    PassAllPC0=1
    PassAllTG0=1
    PassAllPC1=2
    PassAllTG1=2

    [DMR Network 2]
    Enabled=1
    Name=DMR+_IPSC2-BRASIL-2
    Address=191.252.103.40
    Password=PASSWORD
    Port=55555
    Location=0
    Debug=0
    TGRewrite0=1,8000001,1,1,999999
    TGRewrite1=2,8000001,2,1,999999
    PCRewrite0=1,8009990,1,9990,1
    PCRewrite1=2,8009990,2,9990,1
    TypeRewrite0=1,8009990,1,9990
    TypeRewrite1=2,8009990,2,9990
    SrcRewrite0=1,9990,1,8009990,1
    SrcRewrite1=2,9990,2,8009990,1
    SrcRewrite2=1,1,1,8000001,999999
    SrcRewrite3=2,1,2,8000001,999999
    Options="StartRef=4000;RelinkTime=10;UserLink=1;CQWW=0;"

    [DMR Network 3]
    Enabled=1
    Name=TGIF Network
    Address=tgif.network
    Password=SUA-SENHA
    Port=62031
    Location=0
    Debug=0
    TGRewrite0=1,4000001,1,1,999999
    TGRewrite1=2,4000001,2,1,999999
    PCRewrite0=1,4009990,1,9990,1
    PCRewrite1=2,4009990,2,9990,1
    TypeRewrite0=1,4009990,1,9990
    TypeRewrite1=2,4009990,2,9990
    SrcRewrite0=1,9990,1,4009990,1
    SrcRewrite1=2,9990,2,4009990,1
    SrcRewrite2=1,1,1,4000001,999999
    SrcRewrite3=2,1,2,4000001,999999


Agora no menu superior, na linha de menu Quick Edit: selecione DMR GW

As mesmas informações que tinhamos lá no código agora estão organizadas em campos, conforme podemos obsrvar na imagem:

• Altere a senha da rede 1 BrandMeister usando sua senha do SelfCare;
• A rede 2 DMR+ IPSC2 não utiliza senha, então podemos deixar o valor padrão;
• Altere a senha da rede 3 TGIF usando sua senha do User Security

Clique em Aplicar para salvar as alterações

No menu superior clique em Power e depois em Reboot para reiniciar o hotspot.

Depois de reiniciado é só acessar o dashboard.

Montagem do codeplug para Redes Digitais

Para que o hotspot consiga identificar qual rede estamos tentando acessar devemos adicionar algumas informações ao ID de cada TG.

No nosso exemplo definimos a BrandMeister como rede primária (DMR Network 1) consequentemente as demais se tornaram secundárias.

A rede primária é acessada normalmente suando somente o ID do TG, Exemplo: 724.

Para as redes secundárias devemos usar um padrão de 7 digítos para os IDs de todos os TGs, além disso precisamos de um prefixo que identificará cada rede. E para completar os 7 digitos usaremos zeros.

Ficando assim: PREFIXO + ZEROS + ID da TG

Exemplo: O prefixo padrão definido pela comunidade TGIF é o 4 então o ID da TG 724 ficará assim:

TG 724 no TGIF: 4000724

O mesmo se aplica para a rede DMR+ onde o prefixo é o 8.

TG 724 no DMR+: 8000724

Configuração do TGIF e DMR+ no Pi Star
