Cabo de dados (RIB) para Baofeng

Utilizando um conector de dois pinos de um microfone (headset) de um Baofeng e um Conversor USB Serial FTDI iremos construir um cabo de dados para conectarmos o nosso HT ao computador. Assim poderemos utilizar o software CHIRP para fazer backup do nosso rádio e depois atualizar os canais.

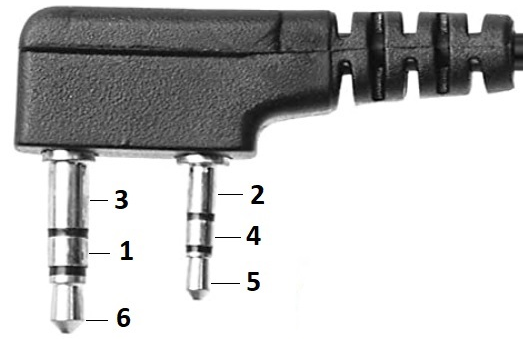

Abaixo vemos a pinagem do conector de dois pinos do Baofeng:

Para o nosso projeto usaremos somente os pinos 2, 3, e 4.
O pino de RX do conector Baofeng é ligado no pino de TX do conversor FTDI.
O pino de TX do conector Baofeng é ligado no pino de RX do conversor FTDI.
Ou seja, RX com TX e TX com RX.
E o pino de GND Data do conector Baofeng é ligado no pino GND do conversor FTDI.

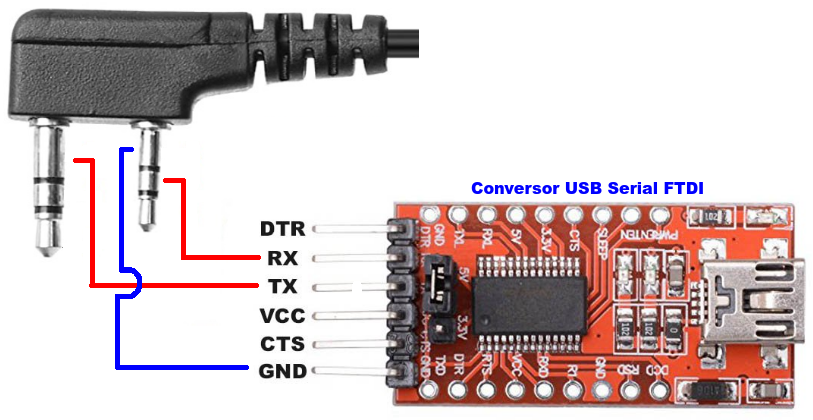

A imagem abaixo ilustra como serão feitas as ligações.

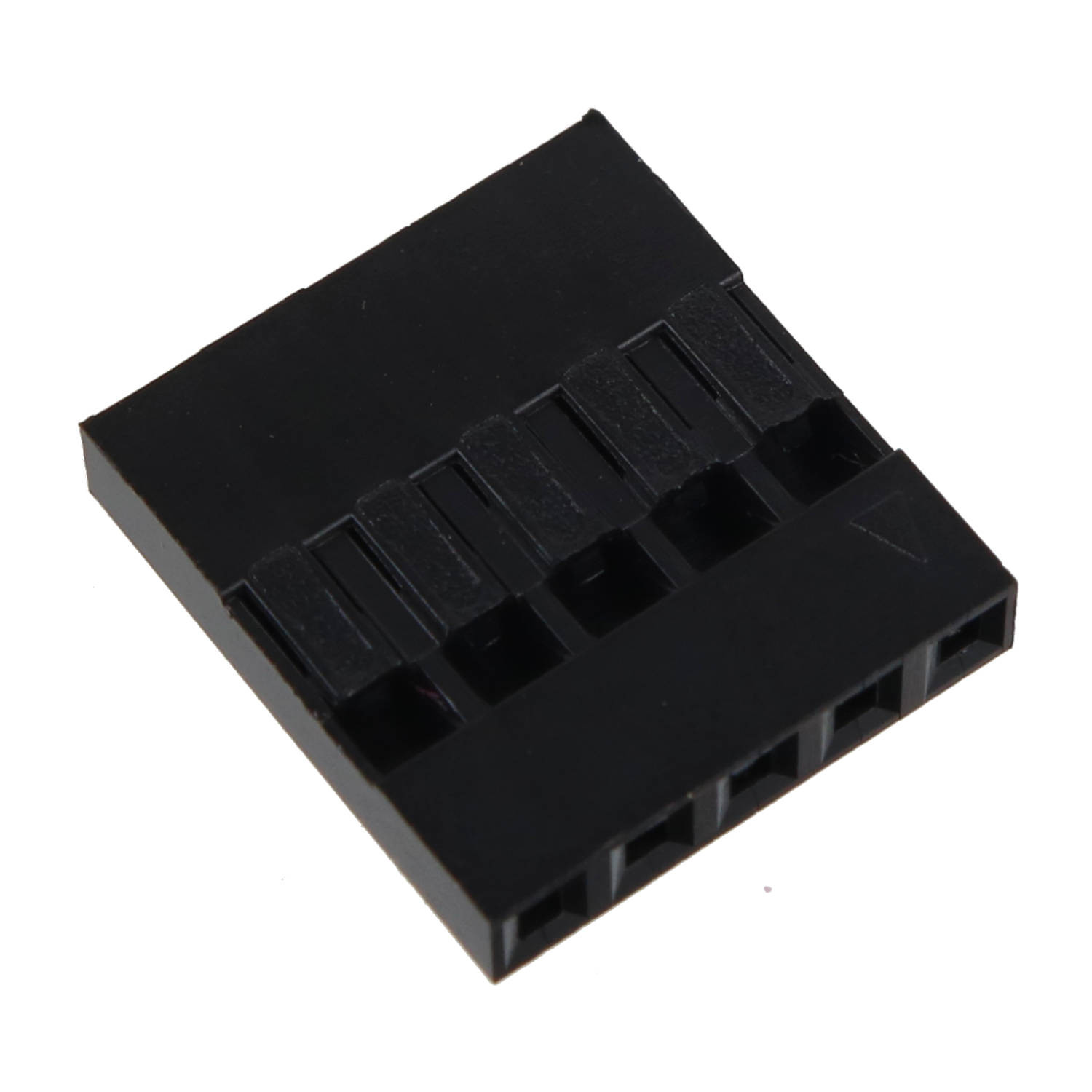

Cortaremos o cabo de microfone e depois, com o auxílio de um multímetro iremos identificar os fios que dão contato a cada um dos pinos. Você pode soldar os fios do cabo aos pinos do Conversor FTDI ou utilizar um conector chamado alojamento modu (foto abaixo) para fazer uma conexão mais prática, tomando cuidado para não inverter a posição dos pinos durante o uso.

A vantagem de se usar um Conversor USB Serial FTDI para a montagem do cabo é que podemos reaproveitar o conversor em outros projetos, ele serve para a montagem dos cabos de qualquer outro rádio, respeitando os devidos ajustes.
O conversor FTDI pode ser usado também para a confecção de um Hotspot USB para rádios digitais.

O Conversor USB Serial FTDI pode ser encontrado em sites como o SoldaFria, Baú da eletrênica e Aliexpress, seu preço varia de R$8,00 à R$ 32,00
